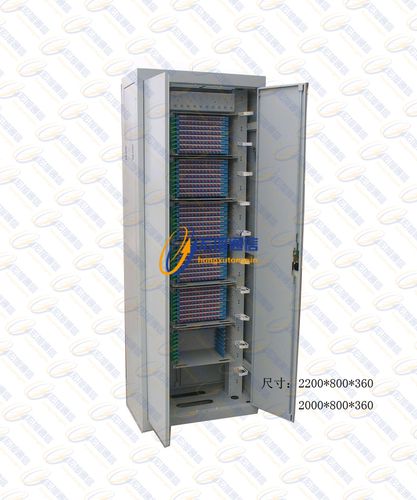

一、ODF光纤配线架概述

ODF（Optical Distribution Frame）光纤配线架是光通信网络中至关重要的基础设备，主要用于光纤线路的成端、调配、连接和保护。它广泛应用于电信机房、数据中心、广电网络及企业园区等场景。其核心功能包括：光纤熔接、跳线管理、冗余线缆存储以及环境防护。

1.1 主要类型

• 壁挂式ODF：适用于小型机房或楼道接入点。
• 机架式ODF：标准19英寸机柜安装，容量从12芯到144芯不等。
• 高密度ODF：用于大型数据中心，单机架可支持上千芯。
• 抽屉式/模块化ODF：便于维护和扩容。

二、ODF光纤配线架生产厂家选择要点

选择可靠的ODF生产厂家是保障网络稳定运行的第一步。以下为关键评估维度：

2.1 技术实力与资质

• 认证情况：ISO9001质量体系、泰尔认证、RoHS环保认证等。
• 研发能力：是否拥有自主专利，如光纤理线结构、防尘设计等。
• 生产设备：精密注塑机、激光切割、自动焊接线等决定产品一致性。

2.2 产品性能指标

• 插入损耗：典型值≤0.2dB，回波损耗≥50dB（UPC）、≥60dB（APC）。
• 机械耐久性：插拔寿命≥1000次。
• 环境适应性：工作温度-40℃~+70℃，湿度≤95%。

2.3 主流生产厂家推荐（示例）

| 厂家名称 | 优势区域 | 特点 |
|---------|---------|------|
| 华为 | 全球 | 高端数据中心ODF，集成智能管理 |
| 中兴通讯 | 全球 | 电信级配线架，FDDI系列 |
| 烽火通信 | 中国 | 国内ODF标准制定参与者之一 |
| 普天 | 中国 | 国企背景，拳头产品——东环ODF |
| 罗森伯格 | 德国 | 高密度光纤配线系统，模块化强 |
| 康普 | 美国 | 企业级布线，SYSTIMAX系列 |
| 国内中小厂 | 如深圳、宁波等地 | 性价比高，适合中小项目 |

2.4 选型建议

• 大型电信机房：优选华为、中兴、烽火等电信级产品。
• 数据中心：罗森伯格、康普高密度方案。
• 中小工程：选择区域知名厂家，注意核对第三方检测报告。
• 定制需求：找有OEM/ODM经验的厂家，如宁波、深圳的通讯设备厂。

三、通讯设备修理——ODF及相关设备维护指南

无论ODF质量多好，长期运行后仍需专业修理与保养。主要故障类型及修理方法如下：

3.1 常见故障与成因

• 端口损坏：频繁插拔导致法兰盘开裂或陶瓷套管破裂。
• 光纤断裂：外力拉扯或弯曲半径过小（<30mm）。
• 脏污损耗大：灰尘、油污附着在光纤端面。
• 标识脱落：导致端口管理混乱。
• 机械卡滞：抽屉滑轨、锁扣失灵。

3.2 修理流程规范

1. 故障诊断

• 用光功率计或OTDR测试链路损耗。

• 检查ODF端口是否有明显物理损伤。

1. 清洁处理

• 使用专用光纤清洁笔或无水乙醇+无尘纸。

• 严禁用力吹气（会引入湿气）。

1. 更换部件

• 更换损坏的法兰盘（适配器）、尾纤、跳线。

• 若内部熔接盘损坏，需重新熔接并盘纤。

1. 重新熔接

• 使用熔接机，估算熔接损耗≤0.05dB。

• 热缩管保护，固定于熔接盘。

1. 测试验证

• 重新测量插入损耗和回波损耗，确保达标。

3.3 通讯设备修理的注意事项

• 防静电：佩戴防静电手环，避免损坏光模块等敏感器件。
• 激光安全：切勿直视光纤端面或光模块发光口。
• 工具专用：光纤剥线钳、 cleaver、熔接机需定期校准。
• 记录存档：每次修理后更新端口台账与测试报告。

3.4 预防性维护建议

• 每季度清洁ODF端面及适配器。
• 每半年检查冗余光纤盘绕状态，确保弯曲半径合规。
• 每年做一次全线OTDR测试，建立基线数据。

四、修理服务选择：原厂 vs 第三方

| 项目 | 原厂修理 | 第三方专业维修 |
|------|---------|---------------|
| 成本 | 高 | 中低 |
| 响应速度 | 取决于厂家售后 | 通常较快 |
| 配件质量 | 原装 | 兼容或拆机件 |
| 保修 | 有 | 视服务商而定 |
| 适用场景 | 核心机房、保修期内 | 中小机房、老旧设备 |

建议：核心通讯设备修理优先联系原厂或有资质的第三方；非核心、预算有限时可选择信誉好的本地维修商。

五、

ODF光纤配线架的质量始于生产厂家的技术实力，而长期稳定运行离不开专业的通讯设备修理与定期维护。选型时应根据场景匹配厂家，日常运维则需建立标准化清洁、测试与修理流程。只有将优质产品与科学维护结合，才能保障光通信网络的高可靠、低损耗运行。

如需进一步了解特定厂家的ODF产品参数或修理服务，建议直接联系厂家售后或区域代理商获取最新资料。
